桥梁结构应力应变临测系统
|
更多产品图片：
|
|
 产品详细介绍 |
|
QSA01-04桥梁结构应力应变临测系统
应用领域：
桥梁结构健康监测：大坝应力变形观测；钢结构表面应变、温度测量；混凝土表面、内部应力应变测量；钢筋内力测量；桥梁、大坝等混凝土内部温度测量；钢结构表面温度测量。
仪器特点：
高精度；高可靠性；测量速度快；1-128通道容量可平滑扩展；兼容国内和国外厂商的同类光纤光栅传感器；极小温度漂移；长期零点稳定；安装简易。
QSA01-04光纤传感分析仪技术指标：
项 目 |
单 位 |
技 术 数 据 |
| 光通道数 |
个 |
4/8/16 |
| 每通道最大测点数 |
个 |
40;推荐值为：12～18 |
| 通道采样频率 |
Hz |
50；每组16通道同步测量速度为50Hz |
| 波长测量范围 |
nm |
1525～1565 |
| 波长分辨率 |
pm |
0.1 |
| 波长重复性 |
pm |
1 |
| 波长精度 |
pm |
±3(常温典型值) |
| 动态探测范围 |
dB |
输出光信号功率：0～-20dBm
可探测的输入光信号功率：-70dBm（允许光纤线路损
耗接近50dBm，也即100000倍） |
| 测温精度 |
℃ |
±3 |
| 应变分辨率 |
Km |
0.1 |
| 工作温度范围 |
V |
-5～50 |
| 远程监测能力 |
- |
100；不考虑额外损耗，更高的特殊要求可定制 |
| 电源 |
- |
220 |
| 计算机接口 |
- |
10M以太网、RS232 |
| 软件 |
- |
基于WINDOWS操作系统 |
| 增强功能 |
- |
支持光谱仪功能，可直接分析、定位传感器及光纤线路故障 |

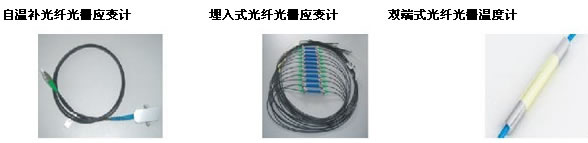

| 型号 |
QSS100 |
QSS400 |
QST100 |
| 量程 |
±1500με |
±1500με |
50~120℃ |
| 精度 |
5με |
±1%F.S. |
±0.3℃ |
| 光栅中心波长 |
1525~1565nm |
1525~1565nm |
1525~1565nm |
| 光栅反射率 |
≥80% |
≥80%/nm |
≥80% |
| |
